滚筒烘干机的内部结构。

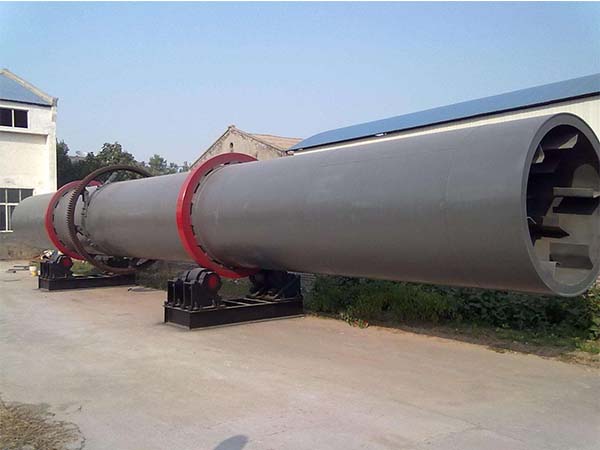

滚筒烘干机是连续运转的直接接触干燥机。由缓慢旋转的圆柱形外壳构成，外壳倾斜，水平有小夹角，有利于湿材料的输送，材料从进入旋转圆筒，干燥的产品从低端排出。

裕洲机械 滚筒烘干机滚筒内部由许多刮板和链结合，刮板装置是几乎所有 滚筒烘干机的必要条件，在滚筒旋转的同时起到搅拌的作用，链的装置特征主要是为了防止材料粘接度高，刮板不足以破碎搅拌，链装置可以有效地破碎成块的材料

滚筒烘干机的工作原理基本上是这样的：干湿物料由皮带输送机或斗式提升机输送到料斗，然后经料斗的进料机通过进料管道进入进料端。供给管的倾斜度大于材料的自然倾斜度，使材料顺利流入干燥器。干燥器圆筒是与水平线稍微倾斜的旋转圆筒，材料从高端加入，热量体从低端进入，与材料逆流接触，热量体和材料一起流入圆筒，随着圆筒的旋转材料在重力作用下运行到底端。湿材料在筒体内向前移动的过程中，直接或间接地得到加热体的加热，使湿材料干燥，然后在排出端通过皮带或螺旋输送机输送。筒体内壁有复印板，其作用是复印材料撒落加大材料与气流的接触表面，提高干燥速度，促进材料前进。载热体一般分为热空气、烟道空气等。热体通过干燥器后，旋风吸尘器需要捕集气体内带来的材料。如果需要进一步减少废气含尘量，请通过袋式过滤器或湿式过滤器排出。

滚筒烘干机独特的内部结构设计和合理的工作原理，滚筒干燥机与其他干燥设备相比优势明显，滚筒干燥机的盘结构设计合理，润滑方式多种多样，托盘不易磨损、断轴现象，缩短更换周期，提高托盘使用年限的干燥机托盘体采用钢性材质，硬度大、韧性高等特点。
